Осевые вентиляторы дымоудаления
Осевые вентиляторы для механического дымоудаления. Возможность применения определяется расчётной рабочей точкой, температурным режимом и условиями входа и выхода воздуха.
- Корпус
- Цилиндрический
- Монтаж
- Канал, кровля или стена
Осевое рабочее колесо в системе дымоудаления
Монтажные исполнения дымоудаления
Горизонтальное канальное
Цилиндрический корпус включается в горизонтальный участок дымового воздуховода.

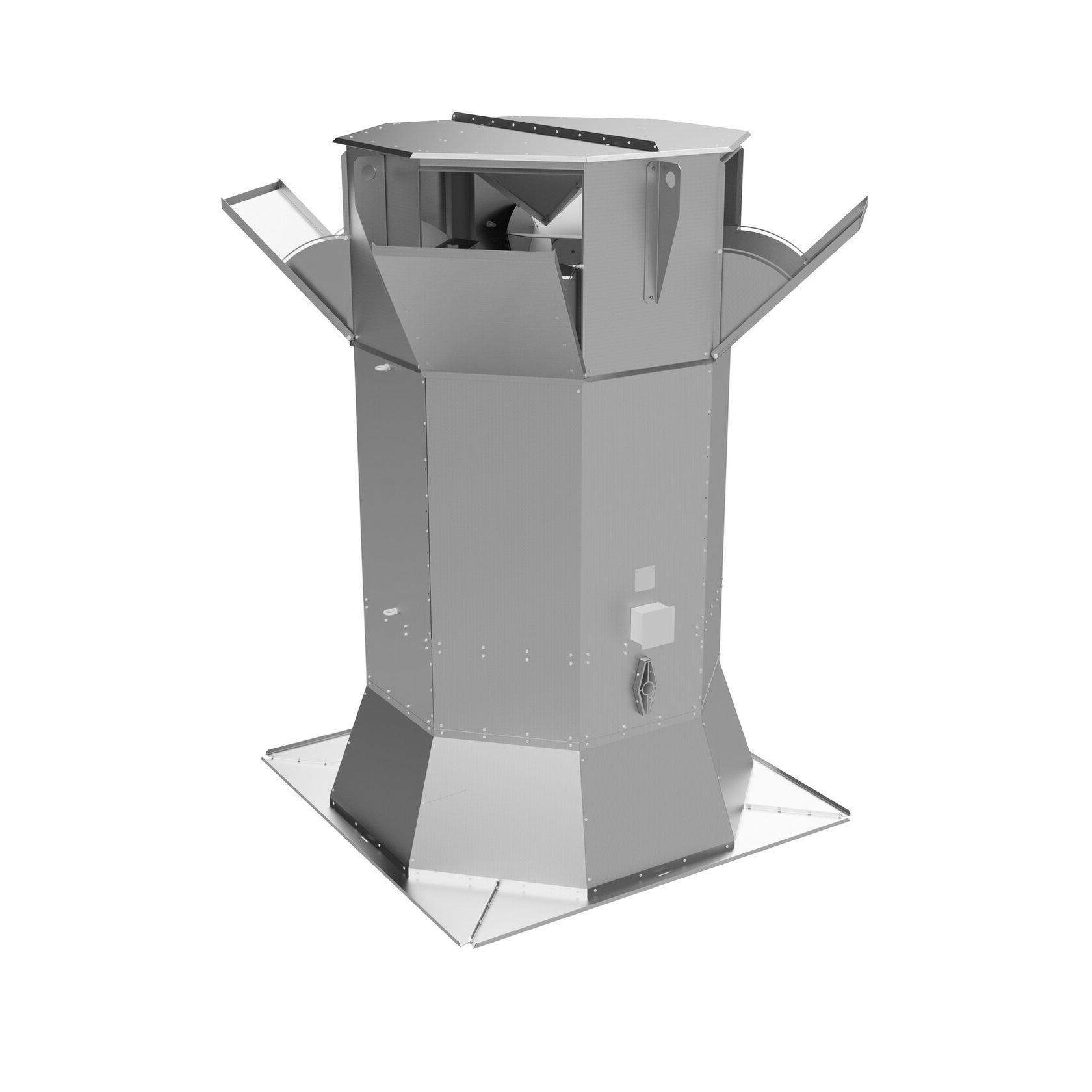

Крышное
Агрегат размещается на кровле и согласуется с основанием, защитой от осадков и направлением выброса.

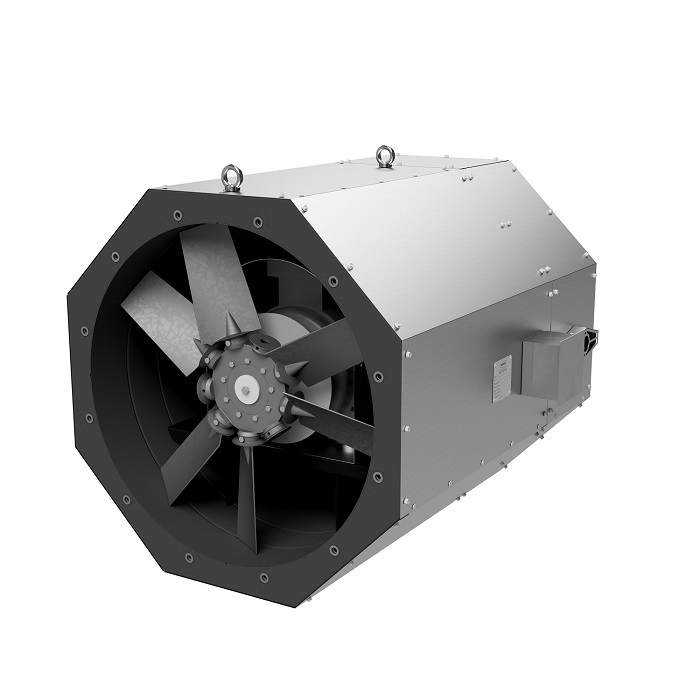

Крышное со стаканом
Комплектное решение с монтажным основанием для сопряжения с кровельной проходкой.

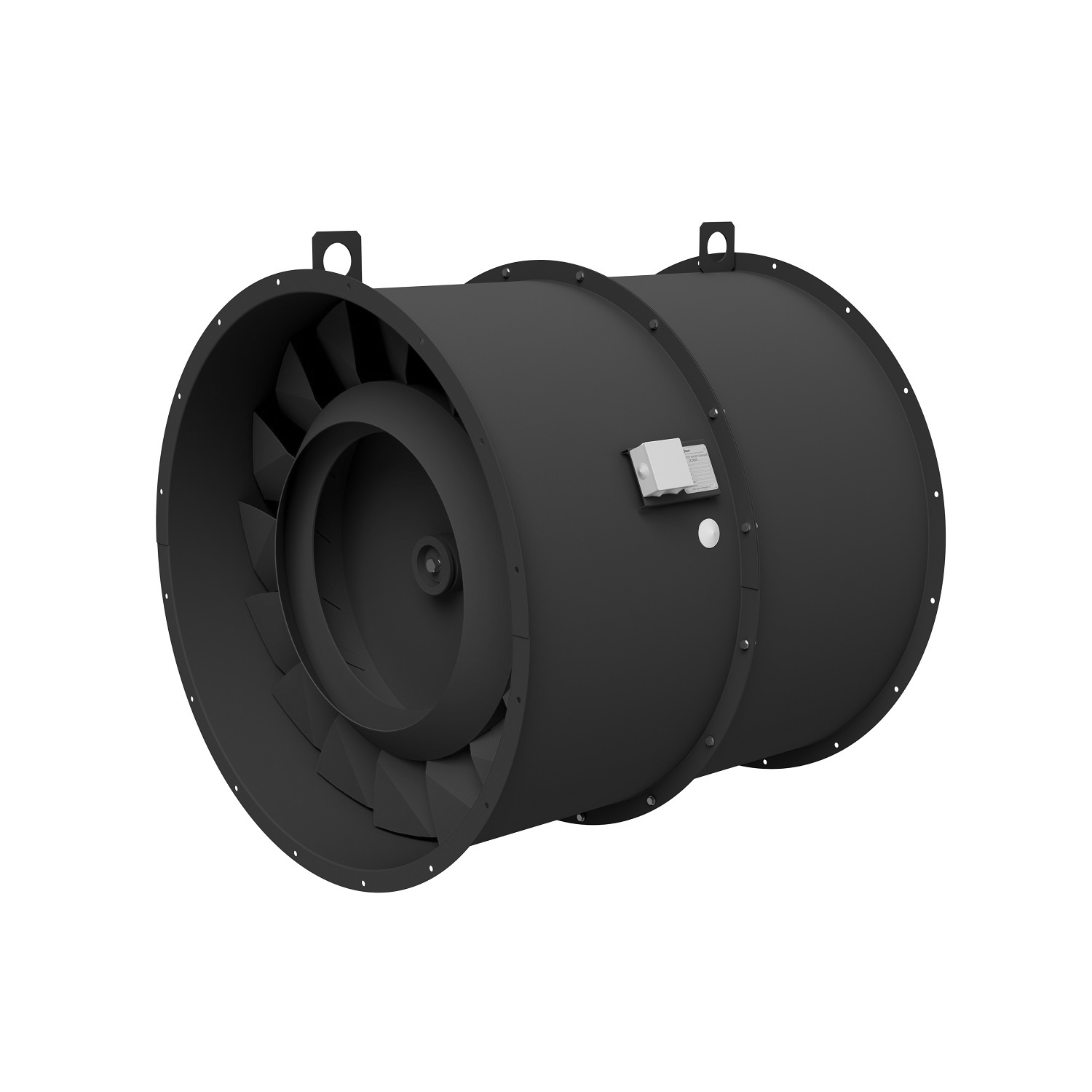

Пристенное
Устанавливается на стеновом или фасадном узле с обеспечением доступа и безопасного выброса.
Рабочая точка и пожарный режим
- Рабочая точка
- Расход и давление проверяются по характеристике с учётом сопротивления всего тракта дымоудаления.
- Температурное исполнение
- Требуемые температура и время работы задаются проектом и подтверждаются документацией производителя.
- Условия входа и выхода
- Повороты, переходы и препятствия рядом с вентилятором могут влиять на фактическую характеристику.
- Монтажное положение
- Горизонтальное, вертикальное, крышное или пристенное — только в пределах допуска конкретной конструкции.
- Двигатель и питание
- Мощность, размещение двигателя, схема запуска и резервирование.
Что согласуется вместе с вентилятором
- Осевой вентилятор дымоудаления
- Монтажная рама, стакан или стеновой узел
- Гибкие вставки и переходы
- Защитные сетки и обратные клапаны
- Шкаф управления
- Паспорт и подтверждение температурного исполнения
Крышные и пристенные исполнения
В каталоге представлены горизонтальный цилиндрический агрегат, крышные варианты, исполнение со стаканом и пристенный вентилятор.
Что прислать для подбора
К запросу приложите рабочую точку, температурный режим и схему участков до и после вентилятора. Для кровельной или пристенной установки нужен также монтажный узел.
- расход и давление
- температура и время работы
- схема входного и выходного участков
- монтажное положение
- основание или стеновой узел
- питание и схема запуска
